风电塔筒基础接地实验
一、实验目的与基础概念
1. 接地系统的核心作用
风电塔筒接地系统通常由水平接地极（扁钢或铜带）、垂直接地极（镀锌钢管或铜棒）及连接线缆组成，埋设于塔筒基础下方土壤中，形成 “网状 + 放射状” 接地网。
其目标是将接地阻抗控制在 10Ω 以下（高雷区要求≤4Ω），确保雷电流在 10μs 内泄放至大地，避免塔筒电位骤升引发反击。
2. 实验环境与影响因素
土壤电阻率是影响接地性能的关键因素，干燥沙质土壤（ρ≥1000Ω・m）需通过换土、降阻剂或深井接地等措施改善；潮湿黏土（ρ≤100Ω・m）可直接敷设水平接地网。
实验需在非降雨天气进行，避免土壤含水率骤变导致结果偏差。

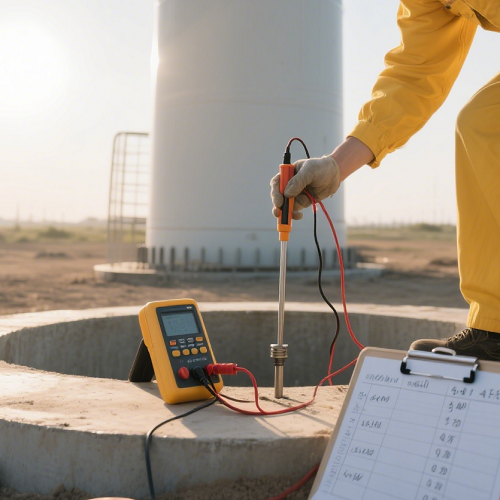

二、接地阻抗测量：核心实验项目
1. 三极法测量原理与操作
电极布置：
被测接地网（G）：塔筒基础接地引出端；
电压极（P）：距 G 约 0.618D（D 为接地网对角线长度），避免处于零电位区；
电流极（C）：距 G 约 1.5D，与 P 呈直线布置且远离地下金属管道。
测量步骤：
用接地电阻测试仪（如钳形表或四端子测试仪）向 G 注入 10~20A 交流电流，频率选择 30~100Hz 避开地网谐振点；
读取 P 极与 G 极间的电压降，通过公式 Z=U/I 计算接地阻抗，重复 3 次取平均值，误差需≤5%。
2. 异频法抗干扰要点
风电现场可能存在工频干扰（50Hz），需使用异频测试仪（如 45Hz 或 55Hz），通过带通滤波器排除电网谐波影响。
若测量值波动超过 10%，需检查电极引线是否接触不良或土壤局部干燥。
三、降阻措施与接地网优化验证
1. 常见降阻方案实验验证
降阻剂敷设：在水平接地极沟槽内铺设导电率≤5×10⁻³S/m 的膨润土降阻剂，厚度≥50mm，实验对比敷设前后阻抗变化，理想情况下可降阻 30%~50%。需注意降阻剂需具备抗腐蚀、不硬化特性，避免长期使用后性能衰减。
深井接地（≥30m）：针对高土壤电阻率区域，通过钻孔埋设 60mm 铜包钢棒并注入降阻泥浆，实验中需测量深井接地极与原接地网的并联阻抗，验证是否满足≤10Ω 要求，同时需评估深井对周边接地网的屏蔽效应（可通过跨步电压实验确认）。
2. 接地网完整性检测
用接地导通测试仪测量接地网各连接点的接触电阻，要求≤0.05Ω。若发现某节点电阻异常（如≥0.1Ω），需检查焊接处是否虚焊、螺栓连接是否氧化，可通过补焊或涂抹导电膏修复，修复后重复测量直至达标。
四、跨步电压与接触电压评估
1. 跨步电压实验：人员安全保障
在接地网边缘向外延伸 20m 范围内，以 1m 间距布置电压极，注入 100A 模拟故障电流（持续 1s），测量相邻电极间的电压差。
当雷电流或故障电流流入时，跨步电压（1m 间距）需≤70V（人体安全阈值），否则需增加水平接地极外延长度或铺设绝缘地坪。
2. 接触电压测试：设备维护安全
在塔筒底座与接地引下线连接处，模拟人员接触场景（用 1m×0.5m 金属板模拟人体接触面积），测量金属板与远处接地极的电压差，要求≤50V。若超标，需检查接地引下线是否截面积不足（建议铜缆≥95mm²、扁钢≥40mm×4mm）或存在锈蚀断点。
五、实验周期与特殊场景要求
1. 定期检测频次
新投运塔筒需在安装后 1 个月内完成首次接地实验；运行中塔筒每 2 年检测一次，高雷区（年雷暴日≥40 天）需每年检测，遇强雷击或接地网改造后需立即复检。
2. 冬季与高纬度地区特殊处理
冻土区（土壤冻结深度≥0.5m）实验需在土壤解冻后进行，或采用电加热法融化表层土壤；若无法等待，可通过深井接地极穿透冻土层，实验时需记录土壤温度（需≥0℃），并对测量值进行温度修正（土壤电阻率随温度每下降 1℃约升高 2%）。
六、实验数据记录与合规要求
实验需形成完整报告，包含：接地网拓扑图、土壤电阻率分层数据、各测点阻抗值、降阻措施前后对比曲线、跨步电压分布图等。
报告需符合 DL/T 475-2017《接地装置特性参数测量导则》及 GB 50057-2010《建筑物防雷设计规范》，并通过第三方检测机构认证，作为风电项目验收与安全评估的依据。
风电塔筒基础接地实验不仅是电气安全的技术验证，更是保障风电系统长期可靠运行的基础。
通过精准测量与针对性优化，接地系统可有效抵御雷击与故障电流冲击，为风力发电的安全性与经济性提供坚实支撑。
